JM-TDAC 280激光掃描儀
更新時間：2022-08-25 18:13:15 字號：T|T
JM-TDAC 280激光掃描儀為工業級設計，標準的二維激光掃描儀，探測距離20米內。對水平視角280°范圍進行測量、探測和監控，具有二維平面區域的距離測量和防碰撞功能。
280激光掃描儀為經濟款產品，主要用于室內工業環境下近距離二維平面場景測量與防撞。如各種室內移動機器人、AGV、物流小車等智能機器人防碰撞、導航等功能；也可以用于設備周圍操作區域的安全防護。
280激光掃描儀為經濟款產品，主要用于室內工業環境下近距離二維平面場景測量與防撞。如各種室內移動機器人、AGV、物流小車等智能機器人防碰撞、導航等功能；也可以用于設備周圍操作區域的安全防護。
JM-TDAC 280激光掃描儀技術參數表

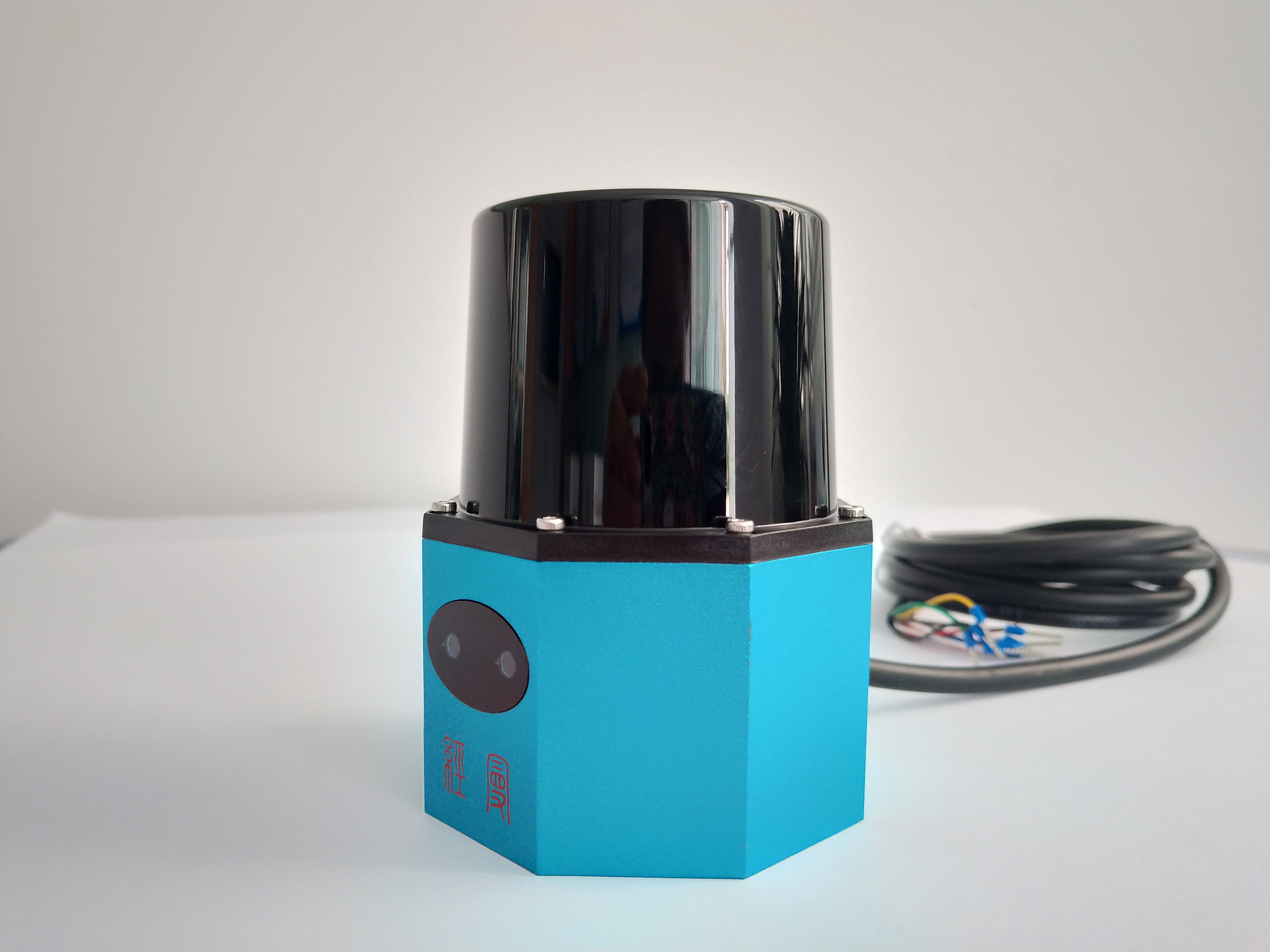

實物照片
| 型號 | JM-TDAC2820 |
|---|---|
| 類型 | 工業級 |
| 測量范圍 | 0.1m-20m |
| 10%反射率測量距離 | Max 8m |
| 安全防護距離 （3%反射率） |
3m |
| FOV（視場范圍） | 280°（-50~230°） |
| 角分辨率 | 0.25° |
| 掃描頻率 | 10Hz |
| 系統誤差 | ±60mm |
| 測量精度誤差 | ±30mm |
| 激光等級 | CLASSⅠ（GB 7247.1-2012，人眼安全） |
| 激光波長 | 905nm |
| 數據接口 | Ethernet |
| 開關量輸入 | 4 |
| 開關量輸出 | 3 |
| 工作溫度 | -20℃~50℃（訂購時需選配加熱器） |
| 存儲溫度 | -30℃~70℃ |
| 設定/防護區域 | 12組、每組3個等級、啟用1組 |
| 防護等級 | IP67 |
| 抗環境光 | 40000lx |
| 工作電壓/功耗 | 24VDC±20%/3W；5W（加熱器） |
| 設備外形尺寸 | 72*72*95mm |
| 設備質量 | 350g |
| 安全防護等級 | 絕緣電阻 100MΩ（GB 16796-2009，5.4.4） |
| 電磁兼容性 （EMC) |
靜電放電 接觸6KV 空氣8KV（GB/T17626.2-2006，等級2） |
| 快速脈沖群 1KV（GB/T17626.4-2008，等級1） | |
| 浪涌抗擾度（GB/T17626.5-2008，等級1） | |
| 電磁場輻射抗擾度 3V/m ( GB/T17626.3-2006，等級1 ) | |
| 沖擊 | 單次沖擊15g，11ms；連續沖擊10g，16ms。 （GB/T 2423.5 -1995） |
| 振動 | 0.35 mm, 10 Hz ...60 Hz (GBT 2423.10-2008) 5 g, 60 Hz ...150 Hz (GBT 2423.10-2008 ) |
