JM-SPAC 單點激光測距防碰撞儀
更新時間：2024-05-07 15:37:12 字號：T|T
JM-SPAC單點激光測距防碰撞儀用于直線距離測量、探測、定位、防撞功能。單點激光測距防碰撞儀是根據飛行時間原理實現距離測量（也稱TOF測量法），采用安全激光I級，抗干擾能力強。已有2個型號產品測量距離為80米、150米，測量 可 靠 性 高。激光脈沖發出頻率可達100-2000Hz，安全性高，性能穩定。防護等級IP67，適用于室內、外工業領域工況環境，電磁兼容性（EMC）測試合格。傳感器體積小、重量輕，價 格 低，可以輕松安裝在設備之間、及移動主機設備的前端，更是替代各種天車防碰撞裝置的 首 選 。優勢：超強的環境適配性。
JM-SPAC單點激光測距防碰撞儀距離測量的數據輸出有兩種方式，一種是RS485-Modbus接口，一種是4-20mA接口。內置控制程序可以實現防碰撞功能，可以設置三個距離閾值，一旦觸發閾值，對應防碰撞儀I/O端口輸出一個開關量信號，可驅動主機設備實現預警、減速、停機功能。
用戶可以通過PC端單點上位機配置軟件（single piont）進行系統參數、防區觸發閾值設定，我們免費提供配置軟件。
用戶也可以選配帶RS485串口觸摸屏控制箱，接線到主機設備控制室電控柜，通過串口屏界面自行任意設置不同具體場景的系統參數，串口屏與觸摸屏控制箱設計為一體，方便安裝和調試。通常觸摸屏控制箱與單點設備實現一拖二配置，一臺觸摸屏控制箱配備二臺防碰撞儀的供電、數據和信號傳輸。可定制一個控制箱同時連接多臺單點設備。
作用：直接將防碰撞儀的I/O開關量信號與主機控制柜的PLC控制系統實現對接；同時具有組網防碰撞儀設備的集中控制功能，方便設備現場調試。
JM-SPAC單點激光測距防碰撞儀亦可以當激光測距儀（激光測距傳感器）使用，內置的濾波算法，可以提高輸出測量數據的測量精度，測量精度±2cm@默認，濾波點數越大，測量精度越高，測量數據輸出速率降低。用戶可以針對具體應用場景進行參數配置。
防區策略控制算法為公司獨特的技術應用，通過防區參數（【有效入侵】、【觸發閾值時間】、【測量頻率】）配置，有效解決激光在惡劣環境下受雨雪、粉塵影響導致的防區誤觸發虛警率高的問題，幫助主機設備實現智能化安全作業保障。
針對港口、冶金、礦山、鐵路等不同領域應用場景，實現應用場景適配定制，產品型號JM-SPAC80x（x為A、B、C等）。
防碰撞儀參照國家勞動和勞動安全行業標準LD64-1994《起重機械放碰裝置安全技術規范》進行安全性能設計，委托國家橋門式起重機械產品質量監督檢驗中心進行檢測，檢測結果符合LD64-94《起重機械防碰撞置安全技術規范》規定的技術要求。
為 保 證 防碰撞儀安裝的 準 確 性，可調節安裝支架輕松進行防碰撞儀姿態調整和固定。同時，專門設計了“輔助可見光對準光源”工裝（簡稱光源瞄準器），幫助安裝防碰撞儀的光路調整、 精 準 定位，安裝完成后可以取下光源瞄準器。從而有效解決防碰撞儀安裝調試過程中的對準難的痛點，并可實現設備無通電條件下的 精 準 安調，極大地減少了安裝時間，提高了工作效率。

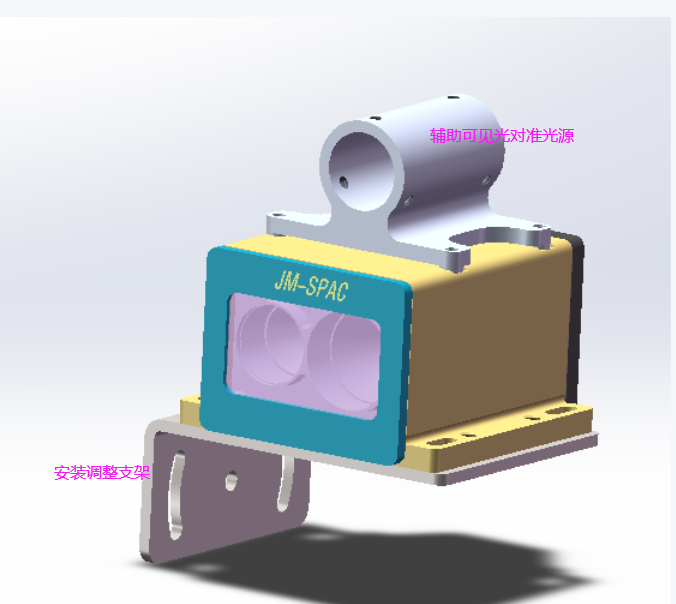

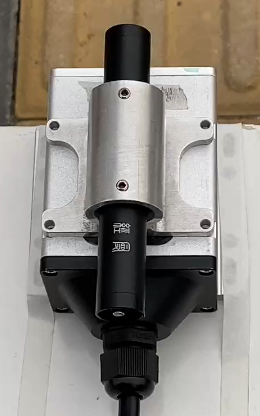

光源瞄準器使用示意圖和實物圖：

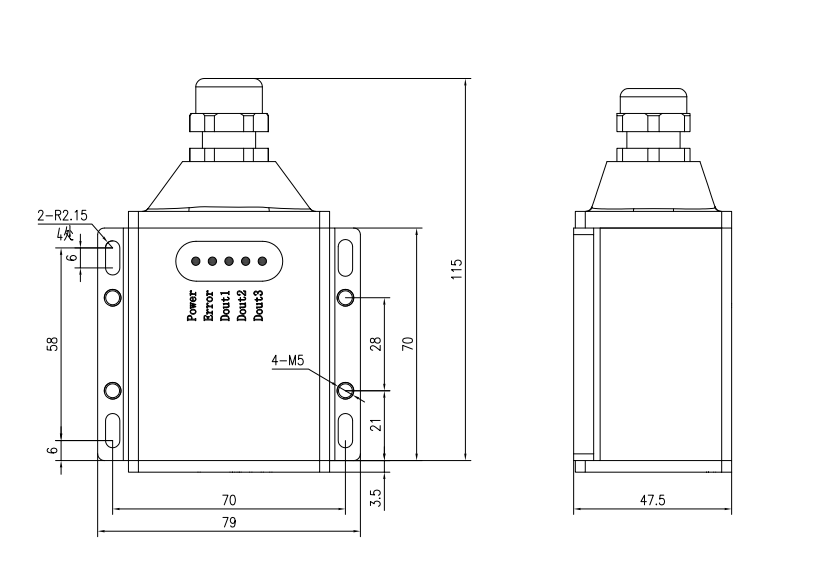

單點外形尺寸圖：
安裝支架尺寸圖：
JM-SPAC單點激光測距防碰撞儀技術參數表
用戶可以通過PC端單點上位機配置軟件（single piont）進行系統參數、防區觸發閾值設定，我們免費提供配置軟件。
用戶也可以選配帶RS485串口觸摸屏控制箱，接線到主機設備控制室電控柜，通過串口屏界面自行任意設置不同具體場景的系統參數，串口屏與觸摸屏控制箱設計為一體，方便安裝和調試。通常觸摸屏控制箱與單點設備實現一拖二配置，一臺觸摸屏控制箱配備二臺防碰撞儀的供電、數據和信號傳輸。可定制一個控制箱同時連接多臺單點設備。
作用：直接將防碰撞儀的I/O開關量信號與主機控制柜的PLC控制系統實現對接；同時具有組網防碰撞儀設備的集中控制功能，方便設備現場調試。
JM-SPAC單點激光測距防碰撞儀亦可以當激光測距儀（激光測距傳感器）使用，內置的濾波算法，可以提高輸出測量數據的測量精度，測量精度±2cm@默認，濾波點數越大，測量精度越高，測量數據輸出速率降低。用戶可以針對具體應用場景進行參數配置。
防區策略控制算法為公司獨特的技術應用，通過防區參數（【有效入侵】、【觸發閾值時間】、【測量頻率】）配置，有效解決激光在惡劣環境下受雨雪、粉塵影響導致的防區誤觸發虛警率高的問題，幫助主機設備實現智能化安全作業保障。
針對港口、冶金、礦山、鐵路等不同領域應用場景，實現應用場景適配定制，產品型號JM-SPAC80x（x為A、B、C等）。
防碰撞儀參照國家勞動和勞動安全行業標準LD64-1994《起重機械放碰裝置安全技術規范》進行安全性能設計，委托國家橋門式起重機械產品質量監督檢驗中心進行檢測，檢測結果符合LD64-94《起重機械防碰撞置安全技術規范》規定的技術要求。
為 保 證 防碰撞儀安裝的 準 確 性，可調節安裝支架輕松進行防碰撞儀姿態調整和固定。同時，專門設計了“輔助可見光對準光源”工裝（簡稱光源瞄準器），幫助安裝防碰撞儀的光路調整、 精 準 定位，安裝完成后可以取下光源瞄準器。從而有效解決防碰撞儀安裝調試過程中的對準難的痛點，并可實現設備無通電條件下的 精 準 安調，極大地減少了安裝時間，提高了工作效率。
光源瞄準器使用示意圖和實物圖：
單點外形尺寸圖：
安裝支架尺寸圖：
JM-SPAC單點激光測距防碰撞儀技術參數表
| 型號 | JM-SPAC80 | JM-SPAC80x | JM-SPAC150 |
|---|---|---|---|
| 類型 | 工業級（測量型） | ||
| 測量范圍 | 0.1m-80m | 0.1m-150m | |
| 安全防護距離 | 0.1- 40m （反射率3%） |
0.1- 70m （反射率3%） |
|
| 測量精度 | ±3cm@≤30m，±1‰@＞30m，≤±2cm濾波時 | ||
| 功能概述 | 單點測量、碰撞防護 | ||
| 測量頻率 | 100-2000Hz | ||
| 觸發閾值時間 | 100ms-3000ms | ||
| 觸發響應條件 | 10%-**** | ||
| 激光等級 | CLASS I （GB 7247.1-2012，人眼安全） | ||
| 激光波長 | 905nm | ||
| 數據接口 | RS485-Modbus，4-20mA | ||
| 自檢方式 | 連續檢測 LD 管是否有效發光 | ||
| 開關量輸出 | 4路 3防區I/O輸出+設備狀態輸出，單路輸出0.2A | ||
| 工作溫度 | -10℃~+50℃ | ||
| 存儲溫度 | -30℃~+70℃ | ||
| 設定/保護區域 | 3 個（預警、減速、制動） | ||
| 實時測量顯示精度 | 0.01m | ||
| 抗環境光 | 40000lx | ||
| 工作電壓/功耗 | DC 24V | ||
| 防護等級 | IP67 | ||
| 安全防護等級 | 絕緣電阻 100MΩ（GB 16796-2009，5.4.4） | ||
電磁兼容性 （EMC) |
靜電放電接觸6KV 空氣8KV（GB/T17626.2-2006，等級3） | ||
| 快速脈沖群 1KV（GB/T17626.4-2008，等級2） | |||
| 浪涌抗擾度 （GB/T17626.5-2008，等級2） | |||
| 電磁場輻射抗擾度 3V/m ( GB/T17626.3-2006，等級2 ) | |||
| 沖擊 | 單次沖擊15g，11ms；連續沖擊10g，16ms （GB/T 2423.5 -1995） |
||
| 振動 | 0.35 mm, 10 Hz ...60 Hz (GBT 2423.10-2008) 5 g, 60 Hz ...150 Hz (GBT 2423.10-2008 ) |
||
| 設備外形尺寸 | 117mm×78 mm×47.5 mm | ||
| 設備重量 | 350g | ||
JM-SPAC單點激光測距防碰撞儀主要應用場景：
- 冶金、港口、電廠、物流、生產車間等各種起重機設備運行中的主動本質安全防撞監控；
- 用于生產線系統集成設備的動態測距定位，信號輸出；
- 用于各種料庫、料倉、料罐、料堆的動態料位計量。

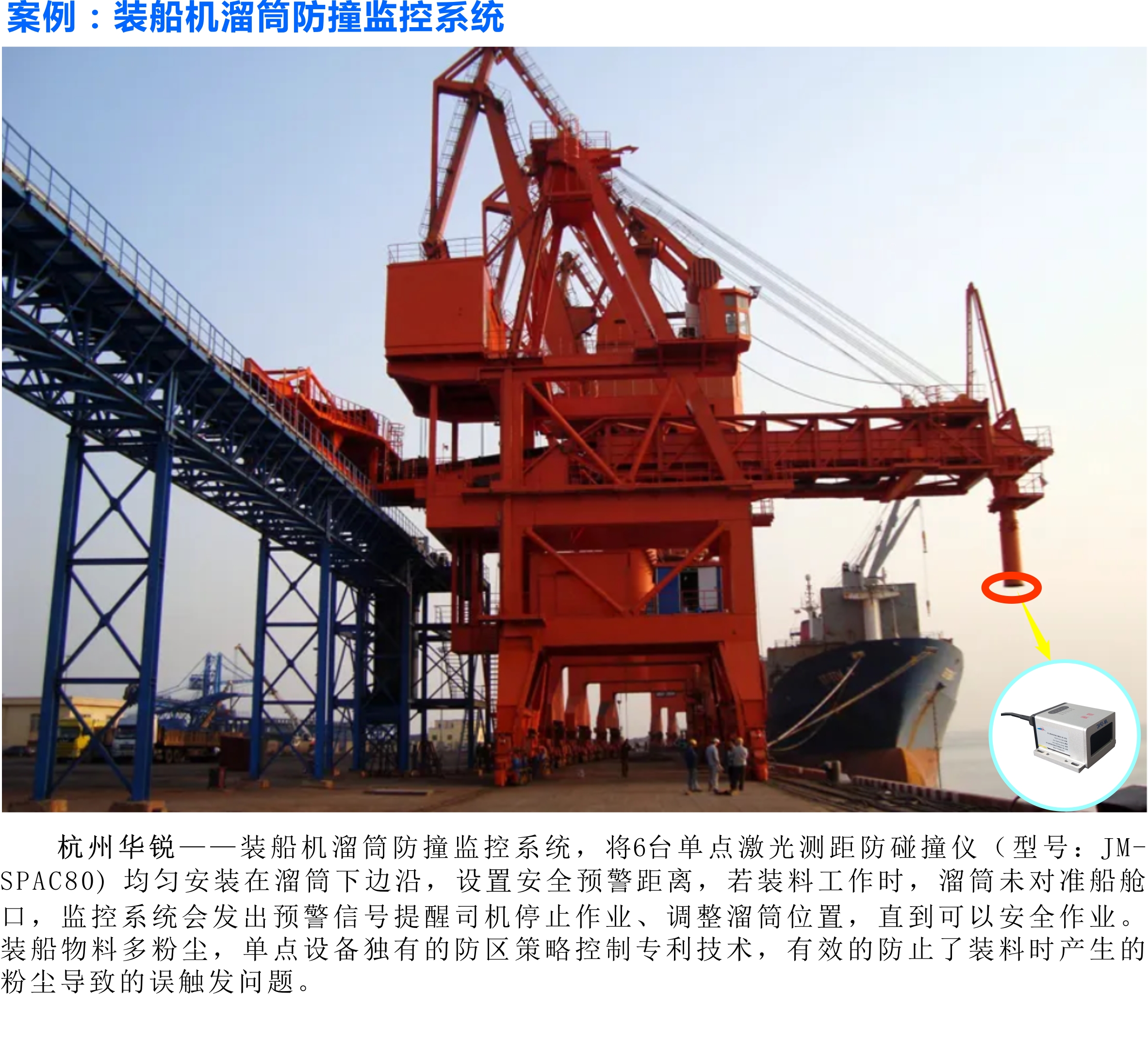

案例介紹：
